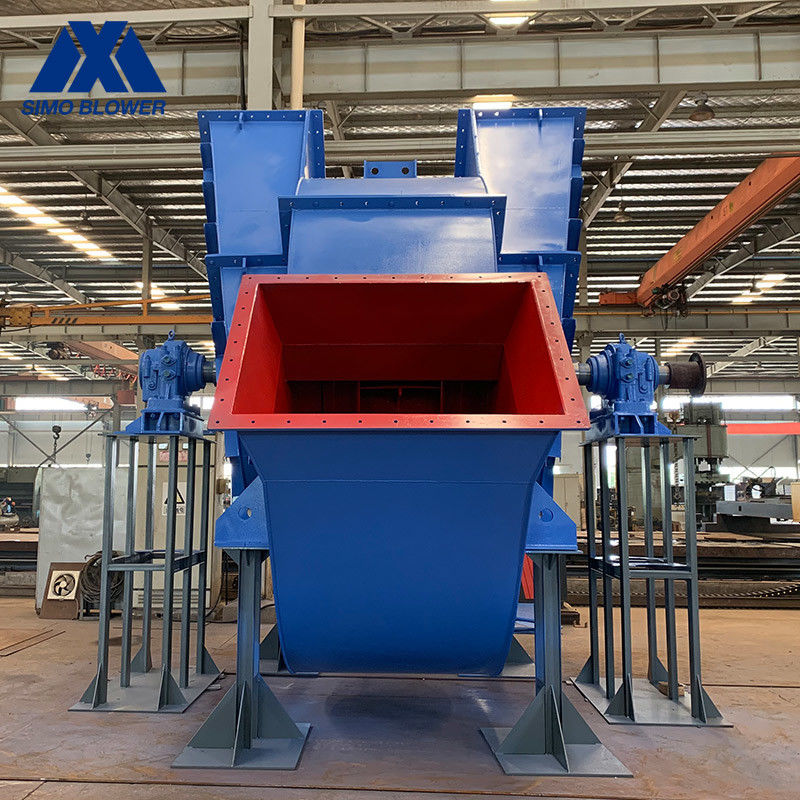

Q235 কেন্দ্রাতিগ প্রবাহ ফ্যান উচ্চ তাপমাত্রা
ইন্ডাস্ট্রিয়াল সেন্ট্রিফিউগাল ব্লোয়ার
,বড় সেন্ট্রিফিউগাল ফ্যান
,Q235 হাই টেম্পারেচার সেন্ট্রিফিউগাল ফ্লো ফ্যান
বড় ক্ষমতা ক্ষতিকারক বায়ু নির্গমন Q235 সেন্ট্রিফুগাল ফ্লো ব্লোয়ার ফ্যান
Q235 ক্ষতিকারক বায়ু নির্গমনের জন্য উচ্চ তাপমাত্রা সেন্ট্রিফুগাল ফ্লো ফ্যান
পরিচিতি
7-09 সিরিজের মাঝারি চাপের সেন্ট্রিফুগাল প্রবাহের বায়ুচলাচল মাঝারি চাপ এবং বড় প্রবাহ রয়েছে, নিম্ন গোলমাল সিরিজের বায়ুচলাচল অন্তর্ভুক্ত এবং স্থিতিশীল কর্মক্ষমতা আছে।
এটি স্বাভাবিক তাপমাত্রা বা উচ্চ তাপমাত্রা অ-জ্বলন্ত গ্যাস (স্বাভাবিক বাতাস, উচ্চ তাপমাত্রা গ্যাস, ক্ষয়কারী গ্যাস, ধুলোযুক্ত গ্যাস) এবং গ্রানুলা / পাউডার / চিপ / ফাইবার উপাদান পরিবহনের জন্য উপযুক্ত।
এটি একটি বহুল ব্যবহৃত মাঝারি চাপের ভারী-ডুয়িং সেন্ট্রিফুগাল ফ্যান, যা সাধারণত শিল্প সিস্টেমে যেমন বয়লার, ধুলো সংগ্রহকারী, desulfurization সিস্টেম, সিমেন্ট, রাসায়নিক, ধাতুবিদ্যা,বৈদ্যুতিক শক্তিএটি সাধারণ বাতাসের জন্যও ব্যবহার করা যেতে পারে।
প্রযুক্তিগত তথ্য
|
পণ্যের পরামিতি
|
|||
|
প্রয়োগ
|
তাপমাত্রা | স্বাভাবিক তাপমাত্রা বায়ু, গরম বায়ু | |
| বায়ুর গঠন | বিশুদ্ধ বায়ু, ধুলোযুক্ত বায়ু, ক্ষয়কারী গ্যাস, জ্বলনযোগ্য গ্যাস, পাউডার উপাদান, হালকা কণা উপাদান | ||
|
সেন্ট্রিফুগাল ফ্লোক ব্লোয়ার ফ্যান পারফরম্যান্স
|
ইম্পেলারের ব্যাসার্ধ |
১৫০০-৩৫০০ |
মিমি |
| মেইনশ্যাফ্টের গতি |
≤১৪৫০ |
rpm | |
| চাপের পরিসীমা |
৪২১৭-১৫৬৯৪ |
বাবা | |
| প্রবাহের পরিসীমা |
4293-773605 |
m3/h | |
|
সেন্ট্রিফুগাল ফ্লো ব্লোয়ার ফ্যান স্ট্রাকচার
|
ব্লেড | পিছনে | |
| ইম্পেলার সমর্থন | SWSI (একক প্রস্থ, একক ইনলেট), ইমপেলার ওভারহ্যাং। | ||
| ড্রাইভ ট্রেন |
সংযুক্তি |
বরাদ্দ করতে পারেন | |
| তৈলাক্তকরণ | তেল স্নান তৈলাক্তকরণ | ||
| লেয়ার কুলিং | এয়ার কুলিং, ওয়াটার কুলিং, অয়েল কুলিং | ||
|
সেন্ট্রিফুগাল ফ্লো ব্লোয়ার ফ্যান
সিস্টেমকনফিগারেশন
|
মোটর | এবিবি, সিমেন্স, ওয়েগ, টেকো, সিমো, চীনা ব্র্যান্ড... |
বরাদ্দ করতে পারেন |
| ইম্পেলার | Q235, Q345, SS304, SS316, HG785, DB685... | ||
|
কেসিং, এয়ার ইনলেট শঙ্কু, বায়ু প্রবেশের ডিমপার্টার |
Q235, Q345, SS304, SS316, HG785, DB685... | ||
| প্রধান শ্যাফ্ট | ৪৫# ইস্পাত (উচ্চ শক্তির কার্বন কাঠামোগত ইস্পাত), ৪২CrMo, স্টেইনলেস স্টীল... | ||
| লেয়ারিং | FAG, SKF, NSK, ZWZ... | ||
|
সেন্ট্রিফুগাল ফ্লো ব্লোয়ার ফ্যান ঐচ্ছিক
উপাদান |
সিস্টেম বেস ফ্রেম, সুরক্ষামূলক স্ক্রিনিং, সিল্যান্সার, ইনলেট & আউটলেট পাইপলাইন কমান্ডার, ইনলেট এন্ড আউটলেট ফ্ল্যাঞ্জ, ডাম্পার, বৈদ্যুতিক actuator, শক বিচ্ছিন্নকারী, ডায়াফ্রাগম সংযোগ, তরল সংযোগ, মোটর বৃষ্টি কভার, তাপমাত্রা সেন্সর, কম্পন সেন্সর, নরম স্টার্টার, ইনভার্টার,বিশেষ বৈদ্যুতিক মোটরসিস্টেম মনিটরিং ইনস্ট্রুমেন্ট, লুব সিস্টেম, ওভারহেড লুব ট্যাঙ্ক ইত্যাদি |
||
উপকারিতা এবং বৈশিষ্ট্য
1.সেন্ট্রিফুগাল ফ্লো ব্লোয়ার ফ্যানউচ্চতর আউটলেট চাপ আউটপুট এবং কম গোলমাল সঙ্গে আরো গ্যাস প্রবাহ প্রদান করতে পারেন। উচ্চতর মাধ্যম তাপমাত্রা স্থিতিশীল কাজ করার ক্ষমতা।
2. গ্রাহকের পারফরম্যান্সের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজড ডিজাইন, এবং সিএফডি প্রযুক্তি দ্বারা অপ্টিমাইজড, শক্তি খরচ অনুরূপ মডেলের তুলনায় কম।
3বায়ু প্রবাহের চ্যানেল এবং ইম্পেলারকে বেশ কয়েকবার অপ্টিমাইজ করা হয়েছে, যা সাধারণ বড় প্রবাহের ভ্যানগুলির তুলনায় আরও দক্ষ এবং শক্তি সঞ্চয় করে।
4ইম্পেলার এবং প্রধান শ্যাফ্টের জন্য, আমরা উচ্চ-শক্তির কার্বন ইস্পাত, নিম্ন-অ্যালাইড ইস্পাত, উচ্চ-তাপমাত্রা অ্যালাইড ইস্পাত,বিভিন্ন কাজের অবস্থার জন্য উচ্চ তাপমাত্রা প্রতিরোধী উচ্চ-শক্তিযুক্ত খাদ ইস্পাত তাপমাত্রা এবং কাজের গতি, যাতে চালক এবং প্রধান শ্যাফ্ট উচ্চ তাপমাত্রায় এখনও একটি নির্ভরযোগ্য শক্তি বজায় রাখতে পারে।
5ধুলোযুক্ত গ্যাসের জন্য, আমরা সামান্য পরিমাণে ধুলো থেকে খুব বড় ধূলিকণা ধারণকারী বিভিন্ন কাজের শর্ত পূরণ করতে পারি।ব্লেডের পৃষ্ঠের কঠোরতা HRC60~70 পর্যন্ত পৌঁছতে পারে, যা চালকের জীবনকাল ৩ গুণ বাড়িয়ে দিতে পারে।
6.সেন্ট্রিফুগাল ফ্লো ব্লোয়ার ফ্যানভ্যানের স্থিতিশীল কাজ নিশ্চিত করার জন্য ইম্পেলারকে উচ্চমানের গতিশীল ভারসাম্য সংশোধন করা হয়।
7.সেন্ট্রিফুগাল ফ্লো ব্লোয়ার ফ্যানসিস্টেমটি একটি পৃথকযোগ্য নকশা গ্রহণ করে, যা গ্রাহকদের পরিবহন খরচকে ব্যাপকভাবে হ্রাস করে।
8প্রতিটি অংশের একটি ইনস্টলেশন নম্বর রয়েছে এবং ইনস্টলেশন ম্যানুয়ালের নির্দেশিকা অনুসারে সফলভাবে একত্রিত হতে পারে।
9. সাইটে ইনস্টলেশন গাইডেন্স সেবা প্রদান।
-
-
